Решения для границы сети:
надежность – ключевая характеристика пограничных маршрутизаторов

Не секрет, что для провайдера способность предлагать услуги на базе масштабируемого, экономичного IP-решения – это залог успеха. При этом есть целый ряд известных коммерческих, эксплуатационных и технических проблем, с которыми приходится сталкиваться при строительстве пограничных узлов, чтобы сделать их именно такими – масштабируемыми и экономичными.

Производители сетевого оборудования не упускают возможности помочь поставщикам услуг в решении этих проблем. В результате последним приходится разбираться с огромным количеством различных технических подходов и потенциальных поставщиков, заявляющих о своей готовности предложить «целевое» IP-решение. Но, к сожалению, многие игроки этого рынка оказываются неспособными обеспечить наиболее важный элемент любого пограничного решения – технологию маршрутизации провайдерского класса.

Серия пограничных маршрутизаторов провайдерского и операторского класса от компании Juniper, впервые представленная в сентябре 2000 года, уникальным образом сочетает широчайшие возможности маршрутизации на уровне IP-магистрали и высочайшие показатели отказоустойчивости, защищенности и скорости доступа к IP-услугам. Менее чем за 18 месяцев выпускаемые компанией Juniper Networks Интернет-маршрутизаторы серии “M” и программное обеспечение JUNOS легли в основу целого ряда услуг пограничных сетей, предлагаемых крупнейшими операторами связи по всему миру. (TeleChoice: Service Provider Subscriber Load Index for Enterprise Customer IP Services; февраль 2002 г.)

Пользуясь заслуженным доверием провайдеров, компания Juniper Networks предлагает им пограничные маршрутизаторы с подключением к магистрали (Edge Router with Backbone), которые поддерживают не только богатый набор пользовательских функций, но и технологию маршрутизации операторского класса.

Граница сети требует доверия

Отношения между операторами связи и пользователями строятся на доверии, и поэтому в условиях возрастающей конкуренции способность быстро внедрить заслуживающие доверия IP-услуги играет решающую роль.

Чтобы добиться этого, оператору связи требуется заслуживающий доверия поставщик, в связи с чем он задается двумя вопросами:

  1. Можно ли доверять предложенной технологии? Не вызывает сомнений, что технология, лежащая в основе того или иного набора решений должна характеризоваться полной отказоустойчивостью, защищенностью, скоростью доступа к услугам и простотой в эксплуатации.
  2. Можно ли доверять данному партнеру? Очевидно, что ответ на этот вопрос определяется заинтересованностью поставщика в успехе оператора связи.

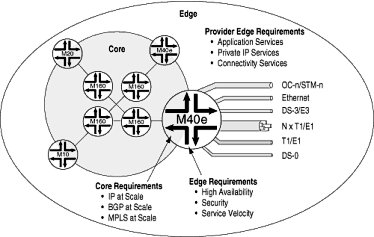

Пограничные маршрутизаторы с подключением к магистрали

Чтобы получить ответ на первый вопрос, очень важно тщательно оценить саму технологию. Длинный список потенциальных «сервисных платформ» включает самые разные решения, от устройств, предназначенных для создания услуг, до коммутаторов 3-го уровня и маршрутизаторов для корпоративных сетей. Несмотря на то, что многие производители телекоммуникационного оборудования рекламируют свои решения как платформы для внедрения рентабельных IP-услуг, большинство из них сталкивается с трудностями, когда требуется подтвердить это на деле. Это происходит из-за того, что к пограничным маршрутизаторам, в связи с их положением в сети, самые жесткие требования предъявляются с обеих сторон: со стороны сети доступа и со стороны опорной сети. Безусловно, главная функция пограничного маршрутизатора заключается в агрегировании пользовательского трафика и жизненно важных данных; при этом важность таких функций, как обеспечение связности, поддержка частных IP-сетей, поддержка приложений и широкого спектра дополнительных видов обслуживания, с точки зрения бизнеса и его рентабельности, также нельзя отрицать. Увы, большинство поставщиков решений для пограничных сетей почти все свое внимание уделяют абонентским портам и определяющим признакам IP-услуг, зачастую пренебрегая таким аспектом, как магистральная маршрутизация.

Пограничные маршрутизаторы с подключением к магистрали

Магистральные порты должны поддерживать протоколы маршрутизации уровня Интернета, и, в частности, протокол BGP, обеспечивая при этом высокую устойчивость и надежность рабочих параметров. Чтобы устойчиво работать в «агрессивной» среде Глобальной сети, решение на базе протокола BGP должно быть в состоянии надежно противостоять таким неприятностям, как отказ маршрута (Flapping) или однорангового узла, обеспечивая переключение трафика на альтернативный маршрут.

Хотя многие поставщики оборудования и заявляют, что их продукты обеспечивают необходимые IP-функции, такие как BGP-маршрутизация и поддержка протокола MPLS, на деле возможности предлагаемых ими решений оказываются ограниченными, как в части масштабируемости, так и в части стабильности. Зачастую в условиях реальной эксплуатации эти ограниченные решения проявляют неспособность к устойчивой работе. При этом всем подобным решениям присущи одинаковые недостатки:

  • Неадекватные размеры таблиц маршрутизации и ретрансляции пакетов;
  • Низкие темпы конвергенции;
  • Невозможность одновременной обработки нескольких задач;
  • Частая перезагрузка из-за изменения состояния сети (например, изменение параметров маршрута или однорангового узла);
  • Плохая работа функции ретрансляции пакетов на протяженных участках сети.

Успехи компании Juniper Networks в области как опорных, так и пограничных сетевых решений развеивают опасения относительно способности пограничных маршрутизаторов удовлетворять жестким требованиям, предъявляемым не только со стороны сети доступа, но и со стороны магистрали.

Архитектурное единообразие платформ и программного обеспечения JUNOS, среди прочего, гарантирует максимальную гибкость, позволяя инициировать любую услугу в любое время и в любом месте. Модульная архитектура карт физических интерфейсов (Physical Interface Card (PIC)) и гибких концентраторов карт PIC (Flexible PIC Concentrator (FPC)) от компании Juniper Networks дает возможность комбинировать на базе слотов FPC самые разные интерфейсы, скорости и технологии. С точки зрения эксплуатации, такой подход имеет громадное преимущество перед любым статичным, незыблемым подходом к подбору линейных карт. Все это делает маршрутизаторы серии “M” от компании Juniper Networks исключительно простыми в применении.

Заслуживающий доверия партнер

Чтобы ответить на второй вопрос, следует понять, какие коммерческие задачи стоят перед предприятием. Успехи в разработке и реализации IP-решений Интернет-класса для опорных сетей естественным образом позволили компании Juniper Networks занять ведущие позиции в таких областях, как пограничные сетевые решения, мобильные решения и проводные системы для провайдеров услуг и операторов связи. Став официальным участником рынка операторских пограничных сетей в конце 2000 года, компания Juniper Networks успела продемонстрировать не только свое техническое превосходство, но и ясность преследуемых коммерческих целей.

  • С самого первого дня своей деятельности компания Juniper Networks ставит во главу угла поставщика услуг, его бизнес и решаемые им уникальные задачи. Начав в 1998 году с поставки первого Интернет-маршрутизатора М40, компания Juniper Networks накопила огромный опыт оказания провайдерам и операторам связи помощи в строительстве надежных IP-сетей.
  • Как организация, нацеленная на содействие провайдерам в удовлетворении нужд корпоративных пользователей, компания Juniper Networks ставит перед собой задачу предоставить в полное распоряжение провайдеров передовые технологии и услуги.

Реализация надежного решения на границе сети

Реализация на границе сети надежного решения, призванного служить основой для предоставления рентабельных IP-услуг, требует не только поддержки полного спектра таких услуг, но и наличия исключительно отказоустойчивой системы маршрутизации операторского класса. Помимо собственно линейки высоконадежных пограничных маршрутизаторов, компания Juniper Networks предлагает различные дополнения к уже известным пакетам “Connectivity Service”, “Private IP Service” и “Application Service”, а также новые функции маршрутизации, существенно расширяющие возможности существующих продуктов.

Услуги доступа

Пакет базовых услуг, т.е. услуг организации и поддержания связи (Connectivity Services), позволяет провайдерам предлагать своим клиентам широкий выбор интерфейсов доступа. Серия пограничных сетевых решений от компании Juniper Networks включает низкоскоростные и высокоскоростные интерфейсы (от DS-0 и вплоть до OC-192c/STM-64) для любых пограничных сетей.

Карты физических интерфейсов (PIC) с разделением каналов позволяют поставщикам услуг эффективно и без лишних затрат наращивать емкость своих сетей, добиваясь быстрого доведения услуг до конечных пользователей, что делает пограничные сетевые решения от компании Juniper Networks богаче и полнее. Многоканальные карты DS-3 и карты ChE1 обеспечивают разделение каналов в интерфейсах T1/E1 и DS-0, позволяя поставщикам услуг предлагать корпоративным пользователям более структурированные ресурсы пропускной способности. А решение Multi-Link Services PIC дает пользователям возможность плавного перехода от перегруженных интерфейсов T1/E1 к масштабируемым, быстро внедряемым и экономичным мультимегабитным линиям доступа, тем самым, способствуя значительному повышению качества обслуживания и стимулируя верность марке. (RHK Telecommunications Industry Analysis: The “Bandwidth Chasm” for High-speed Service Access; январь 2002 г.)


Описание Поддерживаемые платформы Доступность
Карта DS-3 PIC многоканальная Все маршрутизаторы серии "M" Программное обеспечение версия 5.2
Карта E1 с разделением каналов
Карта Multi-Link Services PIC

Услуги частных IP-сетей

Возможность поддержания связи в закрытом режиме и защита корпоративных данных имеют исключительное значение для большинства пользователей. На сегодня технологии ATM и Frame Relay представляют собой очень эффективный метод построения частных IP-сетей на базе телекоммуникационной инфраструктуры общего пользования. Особую роль в построении таких сетей играет сегодня технология IP VPN.

В связи с этим компания Juniper Networks поддерживает широкий спектр передовых VPN-решений, отличающихся высокой гибкостью, экономичностью и масштабируемостью. Так, например, функции VPN 3-го уровня (RFC 2547bis) позволяют операторам связи и поставщикам услуг предлагать корпоративным пользователям доступ к возможностям виртуальных частных сетей, используя технологию туннелирования на уровне коммутации каналов (Circuit Cross-Connect Tunneling), которая обеспечивает консолидацию пропускной способности сети и способствует сокращению расходов на оборудование и эксплуатацию.

Компания Juniper Networks продолжает пополнять пакет “Private IP Services”, предлагая своим клиентам расширенные возможности поддержки виртуальных частных сетей 2-го уровня и разрабатывая простое и экономичное решение для консолидации услуг Ethernet, ATM и Frame Relay на базе универсальной магистрали IP/MPLS. Это гибкое решение, поддерживающее стандарт Layer 2 VPN в версии рабочего документа IETF (Internet Draft) как Компеллы (Kompella), так и Мартини (Martini), упрощает инициализацию частной сети с узловой топологией.

Кроме этого, корпоративные пользователи получают выгоду в форме сохранения отдачи от ранее инвестированных средств, поскольку решения Layer 2 VPN не требуют замены действующего маршрутизирующего оборудования или технологии, применяемой на уровне каналов доступа. Виртуальные частные сети 2-го уровня дают пользователям и другие преимущества, позволяя получать доступ к частным IP-услугам через локальные сети, реализованные на базе технологии Ethernet – технологии, популярность которой стремительно растет благодаря ее универсальному характеру, возрастающей доступности оптического волокна и относительно низкой стоимости Ethernet-оборудования.


Описание Поддерживаемые платформы Доступность
Виртуальные частные сети 2-го уровня Все маршрутизаторы серии "M" Программное обеспечение JUNOS, версия 5.2

Услуги приложений

В то время, как корпоративные пользователи стремятся к уменьшению стоимости и сложности применяемых технологий, у операторов связи и поставщиков услуг появляется возможность пополнить пакеты своих предложений новыми, разнообразными видами обслуживания, не ограничиваясь только обеспечением транспорта. Для решения этой задачи компания Juniper Networks разработала пакет “Application Services”, включающий целый набор дополнительных услуг, призванных помочь корпоративным пользователям получить полную отдачу от сложных технических ресурсов, которыми располагают их провайдеры, а также от размаха провайдерских сетей, с тем чтобы добиться экономии за счет роста масштабов деятельности.

Имея в своем распоряжении эффективные платформы маршрутизации серии “M”, а также сбалансированные по своим функциональным возможностям и рабочим характеристикам специализированные интегральные схемы (ASIC) Internet Processor II и программное обеспечение JUNOS, компания Juniper Networks располагает всем, что необходимо для успешной реализации услуг приложений. Отличным примером могут служить уникальные возможности разработанной компанией Juniper Networks системы кодирования информации. Продукт ES PIC от компании Juniper Networks является сегодня самым высокопроизводительным и надежным устройством доступа с жестким закреплением каналов из всех имеющихся на рынке аналогов.

Выполненная на кремниевой основе плата ES PIC предусматривает одновременную поддержку 1.000 туннелей 3DES IPSec и имеет общую пропускную способность 800 Мбит/сек. Эффективно дополняя семейство сервисных интерфейсов Juniper Networks, применение которых способствует оптимизации инвестиций, плата ES PIC поддерживает до 1.000 туннелей IPSec, обеспечивая кодирование для всего шасси. При этом допускается установка в то же шасси дополнительных интерфейсов ES PIC, каждый из которых будет обеспечивать поддержку еще одной тысячи туннелей IPSec. Модульные интерфейсы от компании Juniper Networks максимально расширяют возможности комбинирования различных технологий, скоростей передачи и IP-услуг на базе одного слота.


Описание Поддерживаемые платформы Доступность
Плата ES PIC Все маршрутизаторы серии "M" Программное обеспечение JUNOS, версия 5.2

Отказоустойчивые аппаратные средства и программное обеспечение

Любая надежная IP-услуга начинается с отказоустойчивой платформы пограничной маршрутизации. Несмотря на то, что традиционно отказоустойчивость рассматривается в контексте резервирования аппаратных средств, способность программного обеспечения к восстановлению имеет такое же, если не большее значение.

Компания Juniper Networks продолжает разрабатывать надежные платформы маршрутизации, предназначенные для развертывания как в опорной сети, так и на границе. Так, например, Интернет-маршрутизатор M20, пользующийся большим успехом у покупателей, поддерживает многие важные функции резервирования аппаратных средств, необходимые пограничным маршрутизирующим устройствам.

Новое пополнение к семейству маршрутизаторов Juniper Networks серии “M”, Интернет-маршрутизатор M40e, рассчитанный на половину стандартной стойки, призван удовлетворить потребность операторов связи и поставщиков услуг в предсказуемом решении, способном обеспечить бесперебойную работу. Представляя собой плотную, прекрасно защищенную платформу с пропускной способностью 40 Гбит/сек, маршрутизатор M40e обеспечивает массовое предоставление IP-услуг, используя для этого отлично зарекомендовавшую себя специализированную ИС Internet Processor II и технологию JUNOS. Маршрутизатор M40e поддерживает до 32 карт физических интерфейсов, включая карты PIC, предусматривающие замену в «горячем» режиме, гарантируя удобство эксплуатации на интерфейсном уровне. Более того, модульная архитектура платформы M40e позволяет ей обмениваться картами физических интерфейсов с другими платформами серии “M”, что способствует защите инвестиций и плавной миграции от одного решения к другому.


Описание Поддерживаемые платформы Доступность
Карта DS-3 PIC многоканальная - Программное обеспечение JUNOS версия 5.2
Protocol Graceful Restart Все маршрутизаторы серии "M" Программное обеспечение JUNOS версия 5.2

Объявив о поддержке функции Protocol Graceful Restart, компания Juniper Networks сделала огромный шаг вперед в повышении робастности маршрутизирующего программного обеспечения. Функция Protocol Graceful Restart, определенная Рабочей группой по инженерным проблемам Интернета (IETF), расширяет возможности операторских и провайдерских продуктов компании Juniper Networks, повышая их способность поддерживать бесперебойную передачу пакетов в ситуациях, когда возникшая в сети неисправность вызывает перезапуск на уровне протокола маршрутизации (Routing Protocol Restart). Будучи стандартной функцией программного обеспечения JUNOS, Protocol Graceful Restart не требует каких либо дополнительных или специальных аппаратных средств. Благодаря своей уникальной провайдерской архитектуре и разделению функций маршрутизации и ретрансляции пакетов маршрутизаторы компании Juniper Networks обеспечивают оптимальную поддержку этого дополнения к протоколу. Повышенная отказоустойчивость ощущается и пользователями. Для них она выражается в сведении к минимуму сбоев в обслуживании по причине неполадок протокола маршрутизации, а это закладывает основу доверия к поставщику услуг.

Заключение

Компания Juniper Networks намерена и дальше помогать операторам связи и поставщикам услуг в решении стоящих перед ними коммерческих задач и, в частности, задач, связанных с внедрением услуг на базе протокола IP. Как поставщик надежных, пользующихся заслуженным доверием IP-решений, компания Juniper Networks сосредоточивает свое внимание на реальных проблемах Интернета, и разрабатывает фундаментальные технологии, предназначенные для решения этих проблем. Уникальное предложение компании Juniper Networks, предусматривающее сочетание на границе провайдерской сети богатого набора IP-услуг и высоконадежных маршрутизирующих устройств, обеспечивает устойчивую пограничную маршрутизацию с подключением к магистрали и закладывает основы доверия на границе сети.



Copyright © 2002, Juniper Networks, Inc. Все права сохраняются. Компания Juniper Networks зарегистрирована в Управлении по патентам и товарным знакам США и в других странах под маркой “Juniper Networks, Inc.”. Названия G10, Internet Processor, Internet Processor II, JUNOS, JUNOScript, M5, M10, M20, M40, M40e и M160 являются товарными знаками компании Juniper Networks, Inc. Все остальные товарные знаки, знаки обслуживания, зарегистрированные товарные знаки и зарегистрированные знаки обслуживания признаются как собственность их владельцев. Любые спецификации могут быть изменены без предупреждения.
