См. также: Универсальные BRAS/Ethernet маршрутизаторы серии MX 3D

E-series
  • Маршрутизатор операторского класса
  • Система управления услугами
  • Передача IP на полной скорости интерфейсов 1GE, 10GE

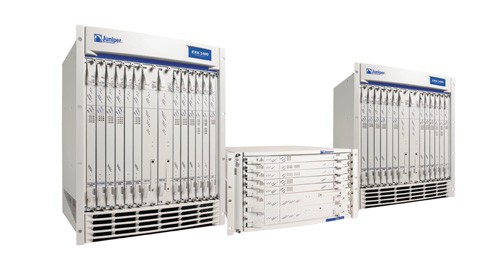

Маршрутизатор широкополосного доступа Juniper Networks серии E спроектирован специально для концентрации абонентов широкополосного доступа к сети Internet. В серии выпускаются модели: ERX-310, E120 и E320.

Архитектура всех моделей данной серии предусматривает распределенную коммутацию и применение специализированных микросхем (ASIC), что позволяет полностью загружать все интерфейсы устройства трафиком абонентов. Каждому абоненту при этом оказывается только тот набор услуг, который предусмотрен его отдельным соглашением, и это не снижает полную производительность системы. Сбор статистики пользования услугами по сессии каждого абонента производится аппаратно и передается для обработки билинговыми системами оператора.

Маршрутизатор серии E – это полнофункциональный роутер с поддержкой всех функций маршрутизации операторского класса, управления широкополосным доступом и IP-услугами. Провайдеры услуг могут избавиться от многочисленных платформ управления доступом и услугами, которые приносят им только расходы. Установка двух резервирующих друг-друга маршрутизаторов серии E позволяет надежно управлять широкополосным доступом частных абонентов и одновременно предлагать услуги выделенного доступа бизнес пользователям целого города или большого микрорайона. Все услуги поддерживаются на одном устройстве, уменьшая расходы и освобождая провайдера от необходимости устанавливать BRAS в каждой точке присутствия.

Семейство маршрутизаторов серии E включает следующие модели: высокоемкую платформу E320, платформу среднего уровня E120 и компактный ERX-310. Все модели работают с единой операционной системой JUNOSe с полным набором протоколов маршрутизации, включая BGP-4, IS-IS, OSPF и RIP. Маршрутизаторы серии E обеспечивают масштабируемое управление десятками тысяч пользователей, что делает их идеальными для сервис-провайдеров, которые работают с высоко нагруженными точками присутствия. Маршрутизаторы серии E обеспечивают производительность коммутационной матрицы 10 Гбит/сек, 120 Гбит/сек и 320 Гбит/сек. Доступен широкий набор интерфейсов, включающий OC-3/STM-1, OC-12/STM-4, 1 Гбит Ethernet, 10 Гбит Ethernet, Channelized DS-3, E1 и E3.

Модель Производительность Кол-во активных
абонентских сессий
Стоимость системы
в расч. на 1 сессию
Кол-во линейных
модулей в шасси
Кол-во 1GE
интерфейсов
Резерв. фабрики
и процессора
Резервирование
модулей
310 10 Гбит/с 16 тыс. от $ 5 2 16 max Нет Нет
E120 120 Гбит/с 64 тыс. от $ 8 6 120 max Да Да
E320 320 Гбит/с 96 тыс. от $ 8 12 240 max Да Да

Подробнее : Juniper Networks E-series Routers

ERX-310

Маршрутизатор ERX-310 – это чрезвычайно компактная, недорогая, высокопроизводительная платформа предназначенная для работы в небольших, распределенных сетях. 3-слотовый маршрутизатор содержит 10Гбит/сек коммутационную матрицу и два слота для установки линейных модулей. ERX-310 использует те же линейные модули и модули ввода/вывода, которые используются для всех платформ серии E.

Ключевые компоненты

Маршрутизаторы ERX используют модульную архитектуру операторского класса с пассивным мидплэйном, активными линейными модулями, и высоконадежными модулями ввода/вывода. Две старших модели серии E120 и E320 используют одни и те же линейные модули и модули ввода/вывода. Маршрутизатор ERX-310, производительность одного слота которого составляет 2 Гбит/с использует модули меньшей плотности.

Системная архитектура серии E содержит три основных элемента:

  • Общая коммутационная матрица 10, 120 либо 320 Гбит/сек

  • Специализированные микросхемы коммутации на каждом линейном модуле

  • Высокопроизводительный процессор маршрутизации

Линейные модули маршрутизаторов серии Е

Наименование Описание
Стандартные линейные модули
CE1-FULL
20-Port Channelized E1 Frame Line Module
CT1-FULL
24-Port Channelized T1/ J1 Frame Line Module
HSSI-3F
3-port HSSI Line Module
ERX-X21-V35-MOD
16-port X.21/V.35 Line Module
Высокоскоростные линейные модули
ERX-UT3E3OCX-MOD
12-port Unchannelized T3/E3 Line Module
CT3-12-FO 12-Port Channelized/Unchannelized T3 Frame-Based Line Module
ERX-OCXA256M-MOD 4-port OC-3/STM-1 or 1-port OC-12/STM-4 or 4-port T3/DS-3
ATM Line Module
OC3/OC12-POS 4-port OC-3/STM-1 or 1-port OC-12/STM-4 POS Line Module
ERX-OC48ST16-MOD
1-port OC-48/STM-16 POS Line Module
COCX/STMX-FO
4-port OC-3/STM-1 or 1-port OC-12/STM-4 Channelized
Frame-Based Line Module
ERX-GEFE256M-MOD
2-port (1 active, 1 redundant) GE or 8-port 10/100 FE Line Module with 256MB of memory
ERX-IPSEC-MOD
IPSec Line Module: IPSec line module with encryption
TUNNEL-SERVICE
Tunnel Service Line Module: supports L2TP LNS tunnels and sessions,
multicast tunnels, and GRE tunnels. Supports NAT, stateful firewall and
port mirroring
